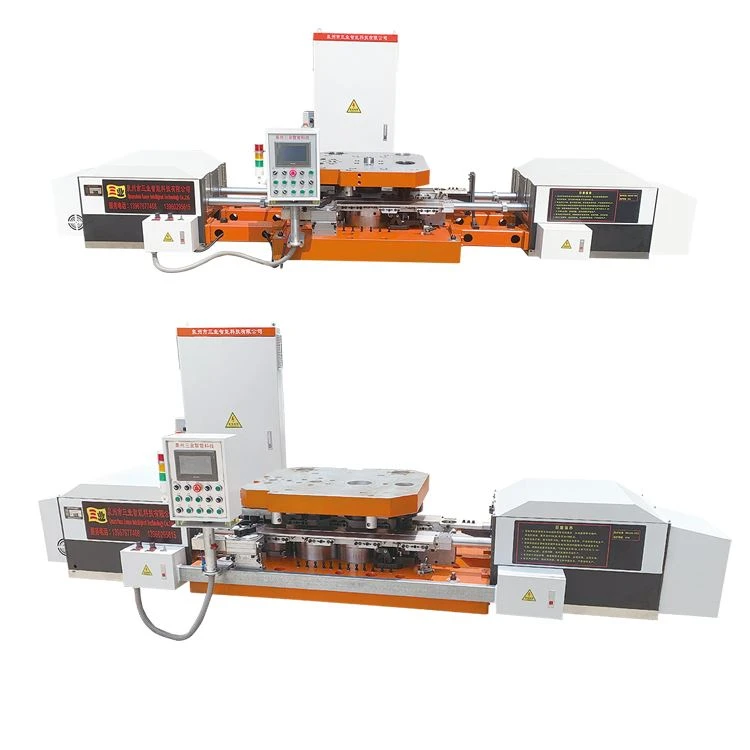

Automatska oprema za formiranje matice (manipulator vrućeg kovanja) je motorizirani robotski sustav prijenosa dizajniran za automatiziranje dodavanja obratka, ponovno pozicioniranje i izbacivanje preko višestrukih stanica za vruće kovanje.
Specifikacija proizvoda
|
MODEL |
160K-3 |
160K-3G |
200K-3 |
200K-3G |
250K-3 |
250K-3G |
315K-3 |
315K-3G |
400K-3 |
400K-3G |
|
MAKSIMALNI PROMJER STEZALJKE (mm) |
55 |
55 |
60 |
60 |
70 |
70 |
85 |
85 |
100 |
100 |
|
MAKSIMALNA VISINA STEZALJKE (mm) |
50 |
50 |
60 |
60 |
60 |
60 |
75 |
75 |
80 |
80 |
|
BRZINA (PCS/min) |
35-45 |
35-45 |
30-40 |
30-40 |
25-35 |
25-35 |
20-30 |
20-30 |
20-30 |
20-30 |
|
RASPON PODEŠAVANJA VISINE (mm) |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
0-20 |
|
VISINA PODIZANJA GREDE TIJEKOM RADA |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
/ |
0-120 |
|
HOD (mm) |
170 |
170 |
220 |
220 |
250 |
250 |
250 |
250 |
300 |
300 |
|
DIMENZIJE GORNJEG STOLIĆA (mm)D*Š*V |
700 * 660 * 60 |
700 * 660 * 60 |
800 * 700 * 80 |
800 * 700 * 80 |
800 * 750 * 90 |
800 * 750 * 90 |
800 * 750 * 100 |
800 * 750 * 100 |
1000 * 750 * 110 |
1000 * 750 * 110 |
|
DIMENZIJE DOLJEG STOLA (mm)D*Š*V |
1300 * 760 * 120 |
1300 * 760 * 120 |
1400 * 750 * 130 |
1400 * 750 * 130 |
1500 * 800 * 140 |
1500 * 800 * 140 |
1500 * 800 * 150 |
1500 * 800 * 150 |
1600 * 900 * 160 |
1600 * 900 * 160 |
|
SNAGA SERVO MOTORA (KW) |
3 |
4.5 |
3 |
4.5 |
3 |
4.5 |
3 |
4.5 |
4.5 |
4.5 |
|
UKUPNE DIMENZIJE MANUPULATORA (MM)D*Š*V |
3300 * 800 * 700 |
3300 * 800 * 700 |
3400 * 800 * 700 |
3400 * 800 * 700 |
3700 * 1000 * 800 |
3700 * 1000 * 800 |
3600 * 1000 * 800 |
3600 * 1000 * 800 |
4200 * 1200 * 100 |
4200 * 1200 * 100 |
|
TEŽINA MANIPULATORA (Kg) |
2000 |
2100 |
2500 |
2600 |
2900 |
3000 |
3200 |
3300 |
3700 |
3700 |
Vrste matica i primjena
M18–M48 šesterokutne matice s prirubnicom (razreda 8.8, 10.9, 12.9) za glavčine kotača i sustave osovina gospodarskih vozila.
Teške šesterokutne matice i strukturna čahurasta sidra projektirana za projekte niskogradnje.
Protivmatice od nehrđajućeg čelika i-legure nikla dizajnirane za visoko{1}}tlačna, korozivna okruženja cjevovoda.
Četvrtaste matice s debelim-zidovima, zavarene matice i prilagođeni pričvrsni prstenovi napravljeni za tešku poljoprivrednu opremu.
Konstrukcija linije za kovanje matica
Indukcijsko grijanje i optički pregled:Sinkronizirano hranjenje gredica održava strogi raspon temperature kovanja od ±15 stupnjeva, dok sustav toplinskog sortiranja automatski odbacuje nedovoljno zagrijane trupce.
Vremensko podmazivanje matrice:Programabilne grafitne mlaznice za raspršivanje povećavaju vijek trajanja matrice i smanjuju troškove potrošnog materijala.
Automatizirani sustav pražnjenja:Motorizirani transporteri za hlađenje usmjeravaju vruće dijelove izravno u operacije točenja.
Siemens PLC sustav:Unaprijed-konfigurirano upravljanje receptima pohranjuje 50 profila dijelova za brzo postavljanje posla.
Modularni alati:Standardizirani stezni sklopovi omogućuju potpunu izmjenu matrice s više-stanica za manje od 20 minuta.
Provjera izvedbe
Trčanje toplinskog opterećenja od 1000 stupnjeva:Kontinuirano ispitivanje toplinskog opterećenja pod punim-opterećenjem kojim se provjerava stabilnost hlađenja i pogona prije otpreme.
Kalibracija laserskog poravnanja:Ponovljivost mehanizma prijenosa provjerena korištenjem laserskih uređaja za praćenje unutar ±0,08 mm preciznosti.
Validacija korisničkog alata:Probna-proizvodnja prije otpreme korištenjem kalupa-koje isporučuje kupac kako bi se zajamčile ciljne dimenzije i izlazne stope.
FAT revizijska dokumentacija:Isporučuje se opsežan FAT paket, uključujući potpisane sigurnosne dnevnike, izvješća o ispitivanju buke (<78 dB), and electrical inspection certificates.
Sigurnosni sustavi i CE usklađenost
Sigurnosna blokada s dvo-krugom:Ožičeno zaustavljanje pokretanja mehaničkog kočenja unutar 80 ms tijekom radnih anomalija.
Zaštita perimetra:Optičke svjetlosne zavjese kategorije 4 / SIL 3 trenutno zaustavljaju strojeve nakon probijanja barijere.
Mehanička zaštita od preopterećenja:Praćenje-okretnog momenta u stvarnom vremenu trenutno zaustavlja hod preše kako bi se spriječilo oštećenje duple-gredice.
Globalna potvrda o sigurnosti:Izgrađen u potpunosti u skladu s europskim CE (2006/42/EC) i sjevernoameričkim ANSI/B11 standardima.
Inženjerska podrška
Puštanje u rad na-licu mjesta ključ u ruke
Inženjeri terenske službe koji se šalju diljem svijeta radi integracije linije, postavljanja i obuke operatera.
Ekspresna dostava rezervnih dijelova
Kritični potrošni dijelovi, hvataljke i kompleti brtvi na zalihama za globalnu isporuku u roku od 24–48 sati.
Daljinska dijagnostička podrška
Izravna PLC mrežna veza za-rješavanje problema u stvarnom vremenu kako bi se minimalizirao zastoj u radu.
FAQ
P: Kakva je vaša ponovljivost potvrđena laserom od ±0,08 mm-u usporedbi s tipičnim manipulatorima u ovoj industriji?
O: Većina manipulatora za vruće kovanje na tržištu radi s ponovljivošću od ±0,15-0,2 mm, tako da naša preciznost od ±0,08 mm potvrđena laserom-za praćenje otprilike udvostručuje tipičnu točnost pozicioniranja za kritične geometrije matice i prstena ležaja.
P: Možemo li zatražiti kopije vaših certifikacijskih dokumenata CE i ANSI/B11 prije slanja narudžbe?
O: Da, na zahtjev pružamo certifikacijske dokumente uključujući brojeve certifikata i pojedinosti o tijelu za izdavanje kao dio tehničkog paketa za pret{0}}narudžbu.
P: Kako se vrijeme odziva za hitno zaustavljanje od 80 ms provjerava tijekom testiranja?
O: Odaziv mehaničkog kočenja od 80 ms mjeri se i bilježi tijekom FAT-a prije otpreme pomoću kalibriranih vremenskih senzora, a rezultati su uključeni u potpisani sigurnosni dnevnik.
P: Mogu li kupci poslati vlastite kalupe za probnu proizvodnju prije dovršetka kupnje?
O: Da, naš postupak provjere alata za kupce omogućuje kupcima da pošalju svoje vlastite matrice za probnu-otpremu, potvrđujući ciljane dimenzije i izlazne stope prije nego što oprema napusti našu tvornicu.
P: Koje je standardno vrijeme isporuke od potvrde narudžbe do otpreme za ovu liniju opreme?
O: Standardno vrijeme isporuke je 90-110 kalendarskih dana, što uključuje izvođenje toplinskog opterećenja od 1000 stupnjeva i potpuni proces FAT dokumentacije prije otpreme.
